مع النمو السريع للأنظمة الكهروضوئية الموزعة في البيئات السكنية الحضرية، ظهرت أنظمة تركيب الشرفات الشمسية كحل مبتكر وفعال من حيث المساحة لسكان الشقق. على عكس التركيبات الكهروضوئية التقليدية المثبتة على الأسطح أو الأرضية، تمكن أنظمة الطاقة الشمسية المثبتة على الشرفات المستخدمين النهائيين من توليد الطاقة المتجددة مباشرة من مساحات رأسية أو شبه عمودية محدودة. توفر هذه المقالة نظرة شاملة وفنية لأنظمة تركيب الشرفات الشمسية، وتغطي مبادئ التصميم الهيكلي، والمواد والمثبتات، وتكوينات النظام، وطرق التثبيت، واعتبارات الامتثال، واتجاهات التطوير المستقبلية. الهدف هو تزويد المهندسين ومتكاملي الأنظمة والمتخصصين في صناعة الطاقة الشمسية بفهم أعمق لكيفية مساهمة حوامل الطاقة الشمسية في الشرفة في توليد الطاقة اللامركزية والتنمية الحضرية المستدامة.
هو نظام تركيب الشرفة الشمسية حل دعم هيكلي مصمم لتثبيت الوحدات الكهروضوئية على الشرفات السكنية أو الدرابزين أو الواجهات أو أسطح الجدران المجاورة. تُستخدم هذه الأنظمة بشكل أساسي في المباني السكنية متعددة الطوابق حيث يكون الوصول إلى السطح محدودًا أو غير متاح.
في السنوات الأخيرة، اكتسب مفهوم أنظمة الطاقة الشمسية الكهروضوئية للشرفة ، والتي يشار إليها غالبًا باسم مجموعات الطاقة الشمسية للتوصيل والتشغيل ، زخمًا قويًا في الأسواق الأوروبية والآسيوية. شهدت دول مثل ألمانيا والنمسا وهولندا واليابان اعتماداً متزايداً للطاقة المتجددة بسبب اللوائح التنظيمية المواتية وارتفاع أسعار الكهرباء وتزايد الوعي العام بالطاقة المتجددة.
من منظور هندسي، يجب أن تعالج حوامل الشرفات الشمسية تحديات فريدة لا تتم مواجهتها عادةً في الأنظمة الكهروضوئية المثبتة على الأسطح أو الأرضية، بما في ذلك:
قدرة تحمل محدودة
ضغط الرياح وقوى الرفع في الارتفاعات
التكامل الجمالي مع العمارة السكنية
تركيب مبسط دون تعديل هيكلي
يتكون النموذجي نظام تركيب الشرفة الشمسية من عدة مكونات رئيسية تعمل معًا لضمان الاستقرار الميكانيكي والسلامة الكهربائية والمتانة على المدى الطويل.
يشكل إطار التثبيت العمود الفقري للنظام وهو مسؤول عن دعم الوحدات الكهروضوئية بزاوية ميل ثابتة أو قابلة للتعديل. تتضمن تكوينات الإطار الشائعة ما يلي:
إطارات مثبتة على درابزين الشرفة
أنظمة قوس مثبتة على الحائط
إطارات أرضية لأرضيات الشرفة
هياكل تركيب هجينة على جدار الشرفة
عادة ما تكون هذه الإطارات معيارية، مما يسمح بالمرونة في سيناريوهات التثبيت وكميات اللوحة.
تستخدم أنظمة الطاقة الشمسية للشرفات عادة وحدات كهروضوئية صغيرة إلى متوسطة الحجم ، تتراوح غالبًا من 300 واط إلى 450 واط لكل لوحة. نظرًا لضيق المساحة، تدعم الأنظمة عادةً ما يلي:
1-2 ألواح للشرفات المدمجة
ما يصل إلى 4 ألواح للشرفات الأكبر حجمًا أو للتركيبات المدمجة على الحائط
يُفضل استخدام الألواح الأحادية البلورية عالية الكفاءة لزيادة إنتاج الطاقة إلى الحد الأقصى في ظل ظروف التظليل الجزئي.
تستخدم معظم الأنظمة الكهروضوئية في الشرفات محولات دقيقة أو إلكترونيات الطاقة على مستوى الوحدة (MLPE) . تقوم هذه الأجهزة بتحويل طاقة التيار المستمر إلى طاقة تيار متردد على مستوى الوحدة، مما يوفر مزايا مثل:
تحسين السلامة (انخفاض الجهد المستمر)
تحسين الوحدة المستقلة
اتصال الشبكة المبسطة
في تكوينات التوصيل والتشغيل، قد يتم توصيل النظام مباشرة بمقبس منزلي، مع مراعاة لوائح الشبكة المحلية.
تلعب أدوات التثبيت الشمسية دورًا حاسمًا في سلامة النظام وطول عمره. تشمل السحابات الشائعة ما يلي:
مسامير وصواميل من الفولاذ المقاوم للصدأ (درجة A2 / A4)
مسامير التنصت الذاتية لمحات الألومنيوم
المشابك والأقواس قابلة للتعديل
غسالات مضادة للفك وملحقات التأريض
يجب أن تلبي جميع أدوات التثبيت متطلبات مقاومة التآكل والقوة الميكانيكية للبيئات الخارجية.
على عكس أنظمة الأسطح، تخضع حوامل الطاقة الشمسية للشرفة للأحمال الديناميكية بسبب التعرض للرياح عند واجهات المباني. يجب أن يراعي التصميم الإنشائي ما يلي:
الحمل الميت (وزن الوحدة والإطار)
الحمل المباشر (أنشطة الصيانة)
حمل الرياح (الضغط الإيجابي والسلبي)
الاهتزاز والتعب مع مرور الوقت
غالبًا ما يتم استخدام تحليل العناصر المحدودة (FEA) أثناء مرحلة التصميم للتحقق من صحة الأداء الهيكلي في ظل الظروف الجوية القاسية.
تتميز حوامل الشرفة الشمسية عادةً بزوايا إمالة ثابتة أو قابلة للتعديل ، تتراوح عادةً من 10 درجات إلى 30 درجة. يعتمد الميل الأمثل على:
خط العرض الجغرافي
اتجاه الشرفة (جنوب، شرق، أو غرب)
التظليل من المباني المجاورة
في حين أن التركيبات الرأسية توفر جماليات أفضل، فإن الأنظمة المائلة عمومًا توفر إنتاجًا سنويًا أعلى للطاقة.
لضمان سلامة الركاب، تم تصميم أنظمة تركيب الشرفة مع عوامل السلامة المحافظة. يتم عادةً دمج نقاط التثبيت الزائدة وآليات مقاومة الانزلاق لمنع الانفصال العرضي.
يتم تصنيع معظم إطارات تركيب الشرفات الشمسية من سبائك الألومنيوم المبثوقة مثل 6005-T5 أو 6063-T6. تقدم هذه المواد:
نسبة القوة إلى الوزن عالية
مقاومة ممتازة للتآكل
سهولة التصنيع وتجميع الوحدات
تعمل المعالجات السطحية المؤكسدة على تعزيز المتانة والجماليات.
عادة ما تكون المثبتات والموصلات الحاملة للحمل مصنوعة من الفولاذ المقاوم للصدأ (A2-70 أو A4-80). وهذا يضمن مقاومة التآكل على المدى الطويل، خاصة في البيئات الساحلية أو ذات الرطوبة العالية.
يعد الاقتران المناسب للمواد أمرًا ضروريًا لمنع التآكل الجلفاني. غالبًا ما تستخدم الغسالات أو الطلاءات العازلة عند ملامسة معادن مختلفة.

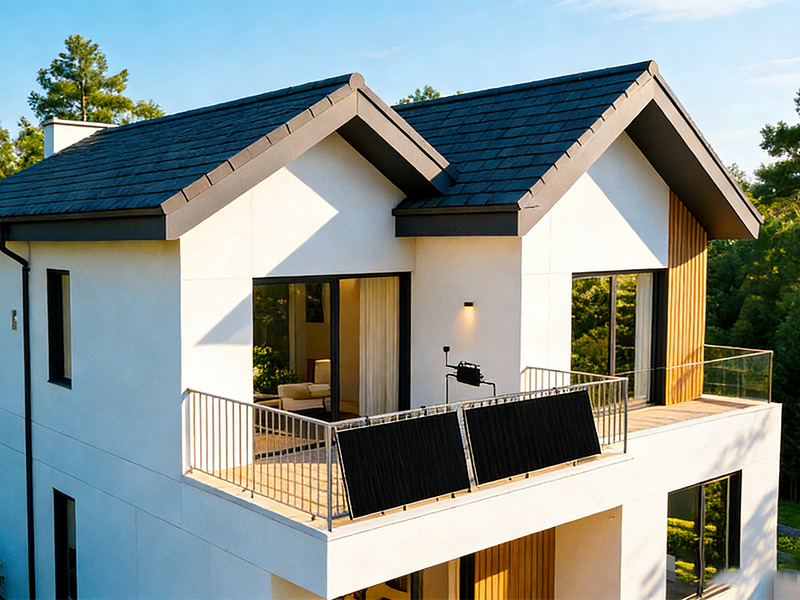

يتم تثبيت الأنظمة المثبتة على الدرابزين مباشرة على درابزين الشرفة المعدني أو الخرساني دون الحاجة إلى الحفر. ويفضل هذا النهج للعقارات المستأجرة، لأنه يتجنب التعديلات الهيكلية الدائمة.
تستخدم أنظمة الطاقة الشمسية للشرفة المثبتة على الحائط مسامير التثبيت لتثبيت الأقواس على الجدران الخرسانية المسلحة أو البناء. يوفر هذا التكوين سعة تحميل أعلى ومقاومة أفضل للرياح.
في بعض الحالات، يتم تركيب الألواح الشمسية على إطارات صابورة موضوعة على أرضية الشرفة. تعمل هذه الطريقة على توزيع الحمل بالتساوي وتجنب اختراق الجدار.
غالبًا ما يتم تصميم أنظمة تركيب الشرفات الحديثة للاستخدام متعدد السيناريوهات ، مما يسمح بتثبيت نفس مجموعة المكونات على الشرفات أو الجدران أو الأسطح الأرضية حسب احتياجات المستخدم.
تعمل أنظمة الشرفة الشمسية للتوصيل والتشغيل على تبسيط عملية التثبيت من خلال دمج المكونات السلكية مسبقًا والموصلات المعتمدة. ومع ذلك، تختلف متطلبات الاتصال بالشبكة حسب البلد.
اعتمادًا على اختيار العاكس، يمكن لأنظمة الطاقة الشمسية في الشرفات أن تدعم ما يلي:
عملية مرتبطة بالشبكة
الاستخدام خارج الشبكة مع تخزين البطارية
تكوينات هجينة تجمع بين كلا الوضعين
تعد الحماية ضد الجزر والحد من تصدير الطاقة أمرًا ضروريًا للأنظمة المتصلة بالشبكة.
يجب أن تتوافق أنظمة تركيب الشرفات الشمسية مع المعايير الدولية والإقليمية، مثل:
IEC 61215 / IEC 61730 (الوحدات الكهروضوئية)
EN 1991 (حمل الرياح بالكود الأوروبي)
شهادات UL وCE للمكونات الكهربائية
في حين أن الأنظمة الكهروضوئية المثبتة على الشرفات تتمتع بقدرة أقل من التركيبات الموجودة على الأسطح، إلا أنها لا تزال توفر إنتاجًا مفيدًا للطاقة. تشمل العوامل المؤثرة على الأداء ما يلي:
الاتجاه وزاوية الميل
شروط التظليل
المناخ المحلي والإشعاع الشمسي
كفاءة العاكس
بالنسبة للعديد من الأسر، يمكن للنظام الشمسي للشرفة بقدرة 600-1200 واط أن يعوض جزءًا كبيرًا من استهلاك الكهرباء أثناء النهار.
تم تصميم أنظمة تركيب الشرفة الشمسية لأقل قدر من الصيانة. تشمل الممارسات الموصى بها ما يلي:
الفحص الدوري للسحابات
تنظيف الوحدات الكهروضوئية
الفحوصات البصرية للتآكل أو التشوه
تعمل المواد عالية الجودة والمكونات القياسية على إطالة عمر النظام بشكل كبير.
من المتوقع أن ينمو السوق العالمي لأنظمة تركيب الشرفات الشمسية بشكل مطرد مع زيادة التحضر وتطور سياسات الطاقة الموزعة. تشمل الاتجاهات الرئيسية ما يلي:
التكامل مع أنظمة تخزين الطاقة
مراقبة ذكية عبر محولات دقيقة تدعم إنترنت الأشياء
تحسين الجماليات والتكامل المعماري
مواد تركيب أخف وأقوى
يركز المصنعون أيضًا على التثبيت الخالي من الأدوات وتصميمات التثبيت العالمية لتقليل العوائق التي تحول دون اعتمادها.
تمثل أنظمة تركيب الشرفات الشمسية حلاً عمليًا وقابلاً للتطوير لتوسيع نطاق نشر الطاقة الكهروضوئية في البيئات السكنية الحضرية. ومن خلال الجمع بين التصميم الهيكلي المدروس والمواد المتينة والمثبتات الموثوقة وتكوينات النظام المرنة، تمكن هذه الأنظمة سكان الشقق من المشاركة في انتقال الطاقة دون الاعتماد على الوصول إلى السطح.
مع استمرار التقدم التكنولوجي واللوائح التنظيمية، ستلعب حوامل الشرفات الشمسية دورًا متزايد الأهمية في توليد الطاقة المتجددة اللامركزية، مما يساهم في إنشاء مدن أكثر مرونة واستدامة في جميع أنحاء العالم.
